微締MES系統系統技術設計思路及架構特點

系統技術設計思路

在本系統的軟件體系結構中，通過采用業界最新的分布式多層體系結構、 J2EE、XML、XSL 技術、業務邏輯構件化技術，采用業界經典的MVC(Model -View -Controller)設計模式，實現系統表現邏輯 (用戶界面 )與業務邏輯 (具體的業務邏輯 )的分離，從而實現客戶端應用系統的“零維護”，并能夠支持多種客戶端接入設備；

通過采用 JAVA 技術，使得網站應用服務器中的應用系統可以編寫一次，到處運行 (Write once ，Run anywhere) ；通過采用網絡安全技術；通過采用硬

件設備 (Web 服務器、應用服務器等 )集群技術，實現了系統的可擴展性；我們還在 Web服務器端實現了用戶個性化登錄。

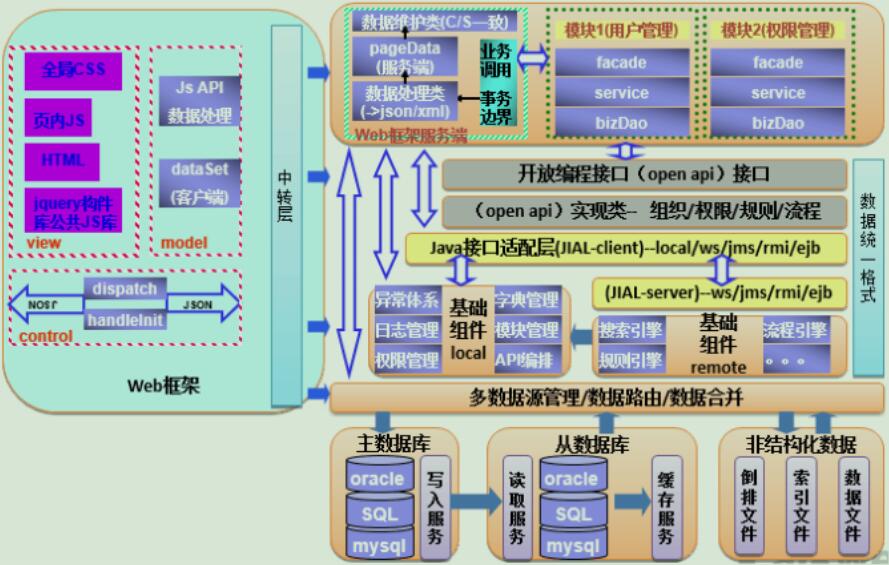

應用系統構架采用了先進的 MVC（Model-View-Controller ）設計范式（ Design Pattern），如下圖所示。采用分布式多層體系，使用平臺無關的技術框架和業務邏輯構件化技術。

系統軟件架構體系

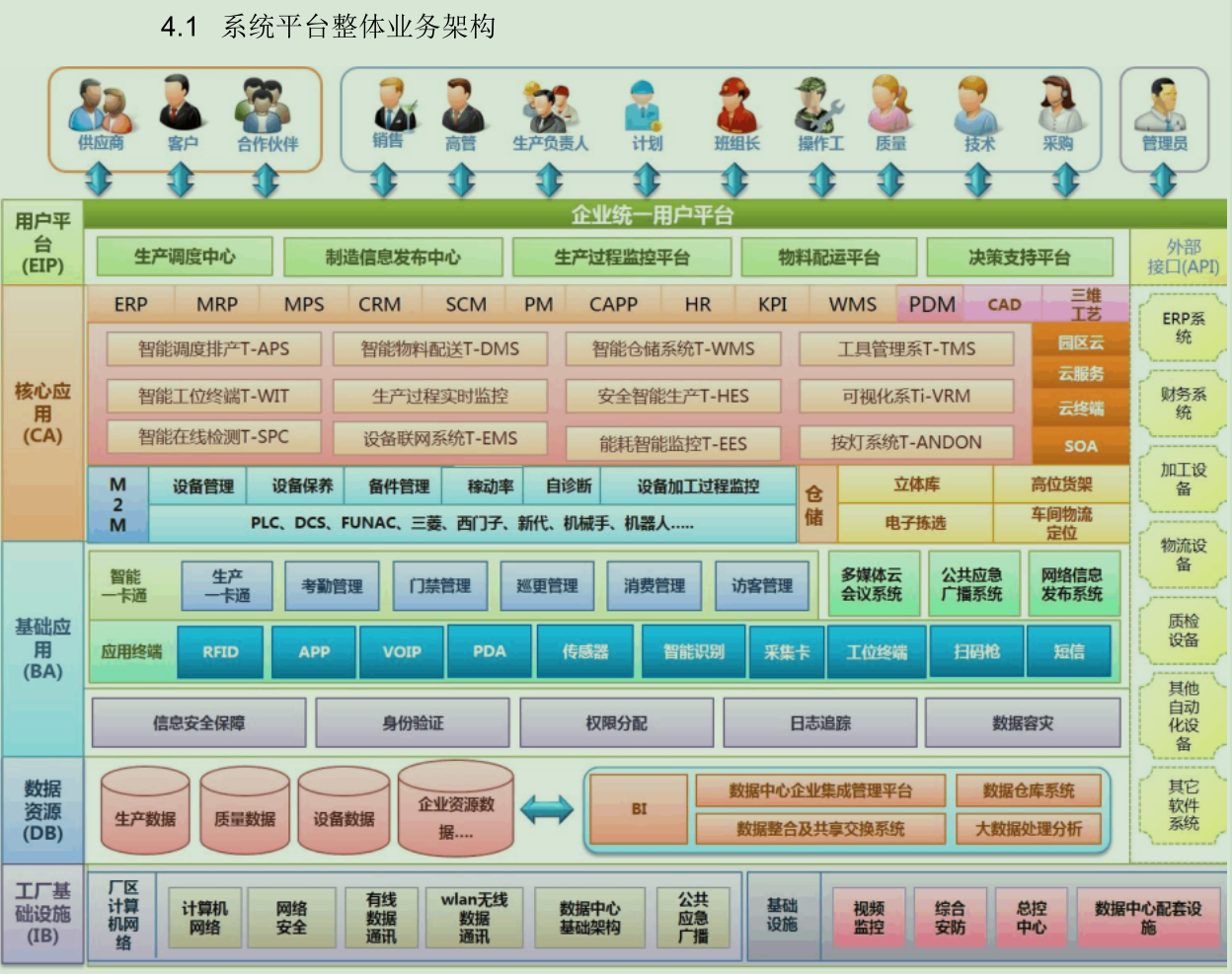

軟件系統結構體系是按照系統設計目標與要求， 采用多層矩陣結構體系 （如下圖所示） 。

該結構從系統處理功能橫向分類分為三層結構，即：門戶表示層、中間應用層、數據處理層，其中：門戶表示層按照應用縱向分類為工作層、管理層、決策層視圖層：視圖控制層通過網絡傳輸層的 TCP/IP 傳輸協議與數據鏈路層進行數據交互，持久化數據。

中間應用層： 系統由一組軟件及體系框架組成， 有助于快速構建客戶化的應用系統，并保證該系統的可擴展性、易修改性、互聯性及系統平臺的獨立性，它包含 J2EE、最小業務數據單元組件、 業務商業模型處理組件，以及集成服務引擎、 內容服務引擎、 規則服務引擎、工作流引擎組成；

數據處理層：以數據庫技術為核心的數據存取、備份、處理層。采用mysql/ sqlserver數據庫。

MES系統技術特點

1) 通過工作流運行跟蹤監控功能，以及工作流運行分析，支持業務流程優化（ BPI ）和信息重組，支持工作流跨平臺機制；

2) 以核心工作流為主線，結合各專業工序流，劃分各類最小管理單元。體現業務處理機構（或部門）無關性，直接反映工作流和動作唯一性，使得系統應用由被動轉變?yōu)橹鲃?dòng)，即：信息驅動工作；

3) 以方便、靈活、可視化的工作流管理機制，支持自定義流程，提供完整的安全及權限設計；

4) 通過工作委托功能，支持工作任務的轉移；

5) 具備目錄管理功能，實現信息的多類型管理；

6) 以設備最小單元為對象進行整體數據建模，并按照企業管理特點動態的邏輯劃分工作單元對象和設備包容單元（對象包容了若干子對象）。
