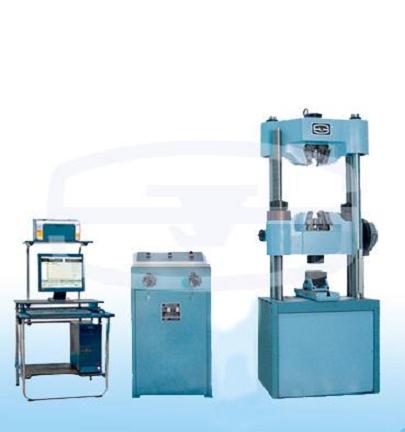

WEW-300C微機屏顯式液壓萬能試驗機
一.功能及結構簡述
●濟南試金的WEW-300C微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
●主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，采用電機、蝸輪蝸桿、螺母轉動帶動下橫梁升降。
●測力機構采用傳感器測力，使用濟南試金集團公司自主研發的微機屏顯系統，能夠顯示試驗力、峰值、變形和各種試驗曲線，能夠打印各種試驗報告。（需要特殊定制），用戶也可以自己編輯試驗報告的格式。
二、主要技術參數
|
序號 |
技術指標 |
WEW-300C |
|
1 |
最大試驗力kN |
300 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
位移測量分辨力（mm） |
0.01 |
|
5 |
變形測量示值相對誤差 |
符合JB/T 6146-2007《引伸計技術條件》中1級引伸計的規定 |
|
6 |
夾緊方式 |
液壓夾緊 |
|
7 |
圓試樣夾持直徑mm |
Φ10~Φ32 |
|
8 |
扁試樣夾持厚度mm |
0~15 |
|
9 |
剪切試樣直徑mm |
Φ10 |
|
10 |
最大拉伸試驗空間mm |
600 |
|
11 |
最大壓縮試驗空間mm |
500 |
|
12 |
控制柜外形尺寸mm |
610×700×1100 |
|
13 |
主機外形尺寸
（包括活塞行程）mm |
1000×600×2365 |
|
14 |
立柱凈間距mm |
530 |
|
15 |
上下壓盤尺寸mm |
Φ125 |
|
16 |
彎曲支輥間距mm |
350 |
|
17 |
彎曲支輥寬度mm |
140 |
|
18 |
容許彎曲度mm |
100 |
|
19 |
活塞最大行程mm |
250 |
|
20 |
活塞最大移動速度mm/min |
約70 |
|
21 |
試驗空間調整機構 |
盤式電機渦輪蝸桿傳動 |
|
22 |
電機功率kW |
2.25 |
|
23 |
主機質量kg |
濟南試金試驗機重2300 |
三、標準配置
|
序號 |
名 稱 |
規 格 |
數 量 |
備 注 |
|
1 |
主機 |
濟南試金 |
1臺 |
|
|
2 |
控制柜 |
濟南試金 |
1臺 |
|
|
3 |
測控系統 |
濟南試金 |
1套 |
|
|
4 |
引伸計 |
YYU-10/50 |
1只 |
北鋼院 |
|
5 |
油壓傳感器 |
CYB-12SA |
1只 |
中航機電 |
|
6 |
計算機 |
聯想揚天系列 |
1臺 |
聯想 |
|
7 |
打印機 |
噴墨打印機 |
1臺<,/SPAN> |
HP |
|
8 |
計算機桌 |
|
1張 |
|
|
9 |
圓試樣拉伸鉗口(mm) |
Φ10~Φ20，Φ20~Φ32 |
各1副 |
|
|
10 |
扁試樣拉伸鉗口(mm) |
0~15，15~30 |
各1副 |
|
|
11 |
壓縮試驗附具 |
|
1套 |
|
|
12 |
彎曲試驗附具 |
|
1套 |
|
|
13 |
隨機工具 |
|
1套 |
|
|
14 |
隨機文件 |
|
1套 |
|
產品具體參數請咨詢：濟南試金 翟勝 13851491314
