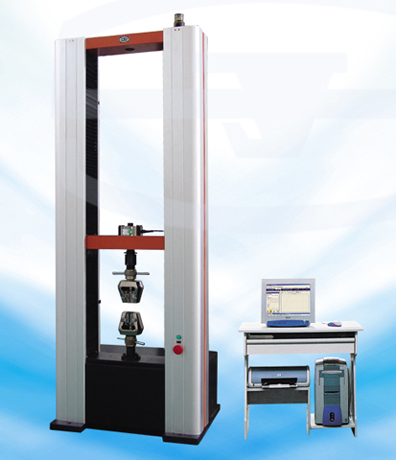

濟南試金WDW-50E 微機控制電子式萬能試驗機
一、產品描述
●濟南試金主機：產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。
●濟南試金的附具標準配置：楔型拉伸附具、壓縮附具、彎曲附具各一套。
●濟南試金的電氣系統：
（1）采用日本松下公司交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。
（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
（3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定
性，實驗數據準確性。
二、技術參數
|
序號 |
技術指標 |
WDW-50E |
|
1 |
濟南試金試驗機等級 |
1級或0.5級 |
|
2 |
試驗力最大值 |
50kN |
|
3 |
試驗力測量范圍 |
最大試驗力的（0.4%～100%） |
|
4 |
試驗力測量精度 |
最大試驗力的（0.4%～100%）測量范圍內，優于示值的±1％（1級）；
最大試驗力的（0.4%～100%）測量范圍內，優于示值的±0.5％（0.5級） |
|
5 |
試驗力分辨力 |
±300000碼 |
|
6 |
變形最大值 |
10mm |
|
7 |
變形測量范圍 |
引伸計滿量程的0.2%-100% |
|
8 |
變形測量精度 |
引伸計滿量程的0.2%-100%范圍內，優于示值的±1％（1級）；
引伸計滿量程的0.2%-100%范圍內，優于示值的±0.5％（0.5級） |
|
9 |
位移測量精度 |
優于示值的±1％（1級）；優于示值的±0.5％（0.5級） |
|
10 |
濟南試金位移分辨力 |
0.001mm |
|
11 |
位移速度（mm/min） |
0. 005 ~ 500 ，無級調速 |
|
12 |
拉伸行程 |
600 |
|
13 |
壓縮行程 |
600 |
|
14 |
試驗寬度 |
575 |
|
15 |
力控速率調節范圍 |
0.005--5%Fs/s |
|
16 |
力控速率控制精度 |
為±1%設定值以內 |
|
17 |
變形速率調節范圍 |
0.005—5%Fs/s |
|
18 |
變形速率控制精度 |
速率＜0.05%Fs時，為±1%設定值以內；
速率＞0.05%Fs時，為±0.5%設定值以內 |
|
19 |
位移速率控制精度 |
速率＜0.01mm/min時，為設定值的±1%以內；
速率≥0.01mm/min時，為設定值的±0.5%以內。 |
|
20 |
恒力、恒位移、恒變形控制范圍 |
0.5%~100%Fs |
|
21 |
恒力、恒位移、恒變形控制精度 |
設定值≥10%Fs時，為設定值的±0.1%以內；
速率＜10%Fs時，為設定值的±1%以內 |
|
22 |
工作環境 |
室溫10～35℃，濕度20%～80% |
|
23 |
主機外形尺寸
（寬×深×高）(mm) |
945×654×2226 |
|
24 |
濟南試金主機重量 |
700 |
